產品概述
BDS系列電涌保護器(以下簡稱SPD)適用于設備末端保護、終端配電箱及內部信息前端,低壓交流配電系統的IT、TT、TN-C、TN-S、TN-C- S等供電系統,對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643- 1標準的等II級電涌保護器D類電涌保護器。
SPD具有共模(MC )和差模(MD)保護方式。
SPD符合GB18802.1/IEC61643 -1.
產品安裝
安裝在LPZ1或LPZ 2區與LPZ3區交界處,采用35mm的標準導軌安裝，連接銅質多股導線為2.5- 16mm2
BDS每極必須設置保護一使用熔斷器或小型斷路器。
適用于住戶配電箱、計算機設備、信息設備、電子設備及控制設備前或最近的插座箱內。
工作原理
SPD為一端口，防觸電保護，戶內式固定安裝,電壓限制型。
SPD內置脫離器。當SPD因過熱、 擊穿失效時 , 脫離器能自動的將其從電網上脫離，同時給出指示信號, 正常工作時可視窗口顯示綠色失效脫離后顯紅色。

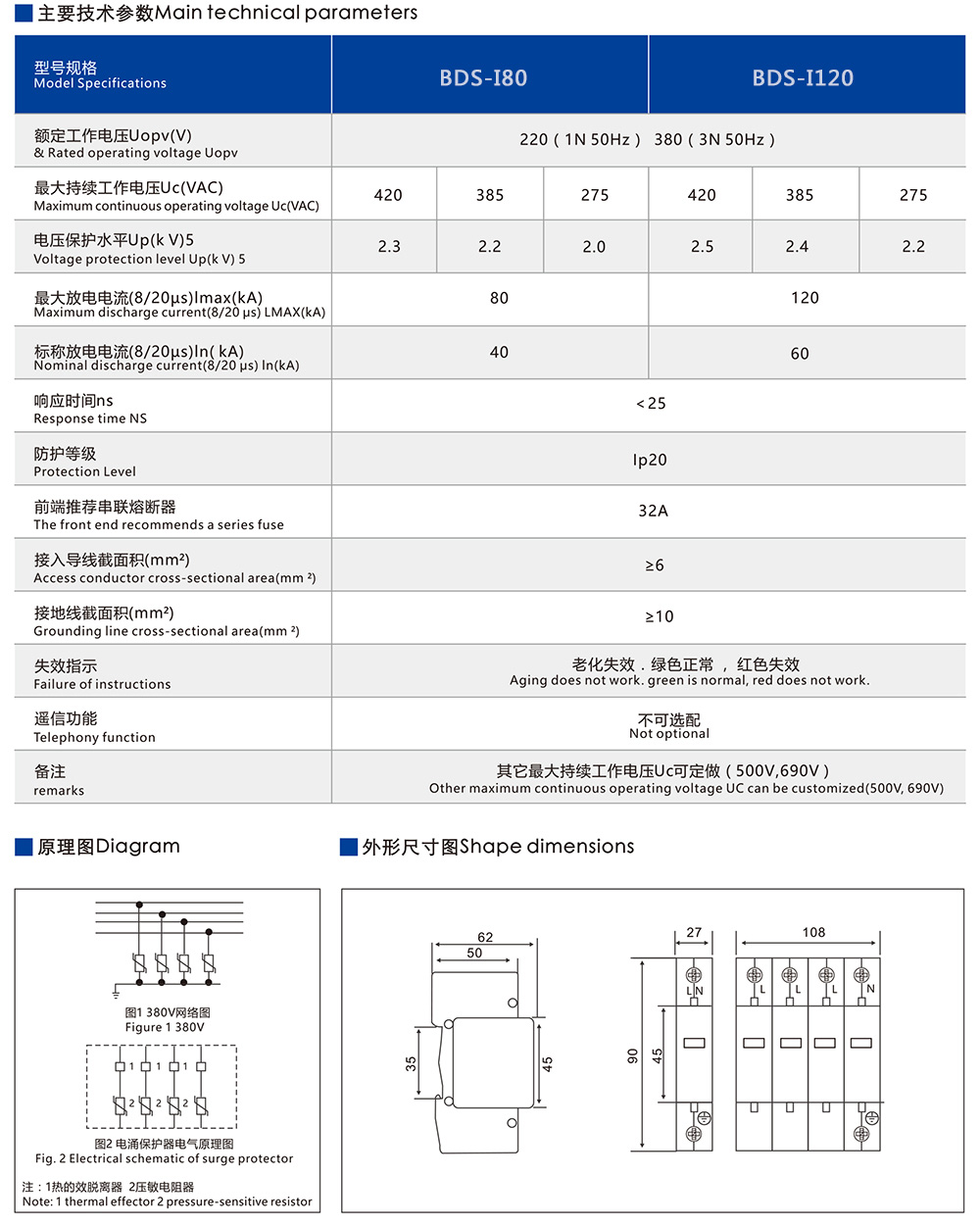

技術參數
